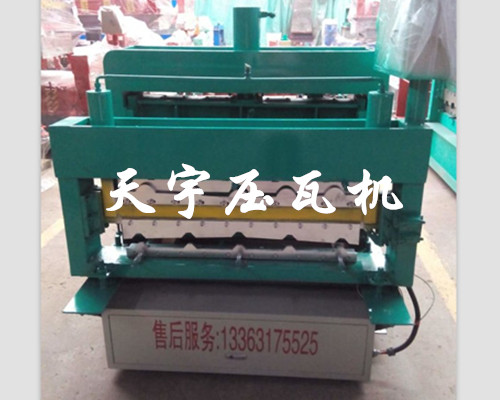

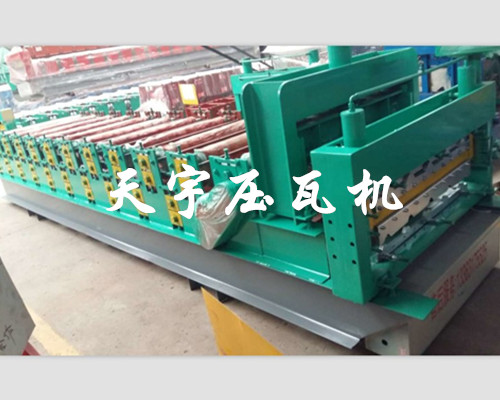

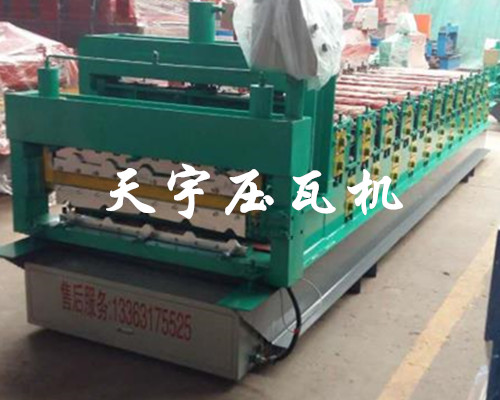

840/800竹筒琉璃瓦双层是新型的彩钢设备控制系统还能完成单板切割功能。琉璃瓦压瓦机分为辊道成型部分、压型部分、切刀部分三部分。

辊道成型部分是由电机拖动，链条带动各辊转动。压型部分是液压缸带动模具上下移动，可以把彩钢压成许多节，形似琉璃瓦。切刀部分是液压缸带动刀具上下移动，可以把彩钢瓦切断。

840/800竹筒琉璃瓦双层生产过程如下：彩色钢板进入辊道成型部分，成型后到压型部分，压成等距离一节一节的，切刀负责定长切割。

执行部分有变频器驱动电机，液压站电机，压型的两个液压电磁阀，切刀的两个液压电磁阀。

检测部分有：检测彩色钢瓦长度的脉冲编码器，压型的上下行程开关，切刀的上下行程开关，压型的上下操作按钮，切刀的上下行程按钮，急停开关，液压启停开关等等。

PLC选用KDN-K3系列的KDN-K306-24AR。它带有14个输入/10个继电器输出，刚好满足输入输出要求。再配KDN文本屏，可以完成参数设定，报警显示，帮助信息，生产数据显示等等。
